Produkta video
Produktu apraksts
|
Zīmols |
Produkta nosaukums |
Modelis |
Svars/gab |
Daļas numurs |
|
Kāpurs
|

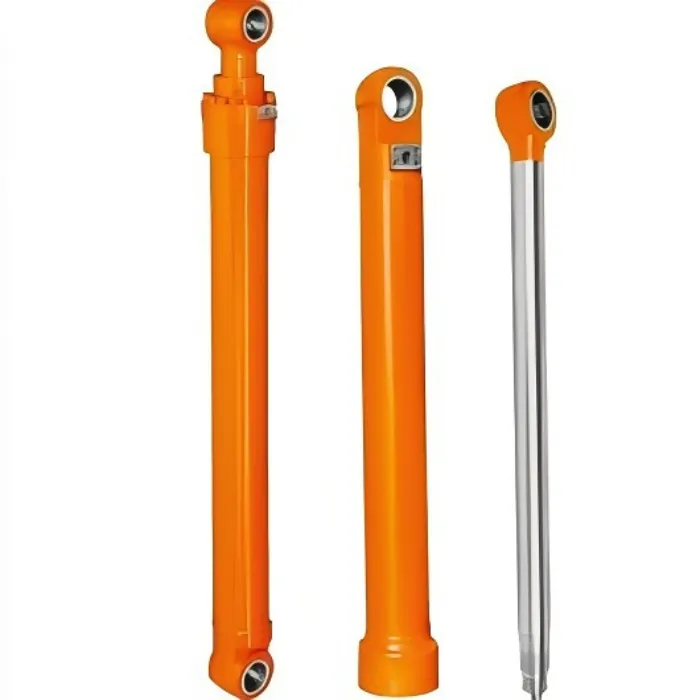

Izlices cilindrs | 2254523 | 402,25 kg |
21N-30-00120 |
Mēs piegādājam visus komatsu ekskavatora kāpurķēžu rullīšu modeļus. Ja vēlaties uzzināt citus modeļus, lūdzu, sazinieties ar mums.
|
Produkta nosaukums |
kaķu strēles cilindrs |
|
Daļas numurs |
2254523 |
|
Izcelsme |
Amerikas Savienotās Valstis |
|
Zīmola nosaukums |
AKMENS |
|
Modelis |
349D |
|
Cena |
Apspriežams |
|
Iepakojuma detaļas |
Standarta eksporta iepakojums |
|
Piegādes laiks |
0-30 dienas |
|
Apmaksas termiņš |
L/C, T/T |
|
Cenas termiņš |
FOB, CIF, CFR |
|
Piegādes jauda |
50 000 PCS/mēnesī |
|
Minimālais pasūtījuma daudzums |
1 dators |
|
Materiāls |
Augstas kvalitātes tērauds |
|
Tehnoloģija |
Precīzijas apstrāde |
|
Virsma |
Apstrādes pretkorozijas pārklājums |
|
Cietība |
HRC 48-52 |
|
Kvalitāte |
Oriģinālais rūpnīcas standarts |
|
Pēc-pārdošanas serviss |
Pilns atbalsts, tiešsaistes pakalpojums |
|
Krāsa |
Pielāgojams |
|
Pieteikums |
Ekskavators
|
|
Pielāgojams |
ieskaitot pielāgotus materiālus, virsmas apstrādi un specifikācijas |
Informācija par produktu
Cat 349D ekskavators
Specifikācijas:
Dzinēja jauda: 283kw
Darba svars (kg):46285kg
Trase
Sliežu platums: 2740 mm
Apavu izmērs: 750 mm
Sliežu rullīšu skaits vienā pusē:8
Nesējrullīšu skaits vienā pusē:2
Apavu skaits vienā pusē: 49
AKMENS: produkta priekšrocības
 |
 |
Savietojams ar šādām mašīnām:
| 345C | 345D |
| 349D | 3512 |
390D L hidrauliskās sistēmas specifikācija
| Galvenā sistēma{0}}Maksimālā plūsma (kopā) | 734L/min | 194 gal/min |
| Maksimālais spiediens-Aprīkojums-Normāls | 35000kPa | 5075psi |
| Maksimālais spiediens{0}}Ceļošana | 35000kPa | 5075psi |
| Maksimālais spiediens{0}}Šūpošanās | 31400 kPa | 4550psi |
| Pilotsistēma{0}}Maksimālā plūsma | 43L/min | 11,4 gal/min |
| Pilotsistēma{0}}Maksimālais spiediens | 4110 kPa | 595psi |
| Izlices cilindrs-urbums | 160 mm | 6,3 collas |
| Izlices cilindrs{0}}gājiens | 1575 mm | 62 collas |
| Stieņa cilindra{0}}urbums | 190 mm | 7,5 collas |
| Stieņa cilindra{0}}gājiens | 1778 mm | 70 collas |
| HB2 Family Bucket-Borre | 160 mm | 6,3 collas |
| HB2 Family Bucket-Insults | 1356 mm | 53,4 collas |
| JC Family Bucket{0}}Borre | 170 mm | 6,7 collas |
| JC Family Bucket{0}}Stroke | 1397 mm | 55 collas |
Ražošanas process
Materiālu izvēle
Izlices cilindrs tiek ražots, izmantojot precīzas apstrādes procesus. Cilindra cilindrs ir izgatavots no 20. vai 45. klases bezšuvju tērauda caurules, savukārt virzuļa stienis ir izgatavots no 40Cr vai 38CrMoAlA materiāla.
01
Izturība pret nogurumu
Cilindra mucas iekšējā siena ir pabeigta, izmantojot honēšanas vai velmēšanas mašīnu, samazinot virsmas raupjumu līdz zem Ra0,4 un veidojot auksti apstrādātu rūdītu slāni, lai uzlabotu noguruma izturību.
02
Virsmas apstrāde
Virzuļa stieņa virsma ir apstrādāta ar cietu hroma pārklājumu, kura biezums ir 0,05–0,1 mm. Pēc apšuvuma tiek veikta slīpēšana, lai noņemtu urbumus.
03
Nesagraujošā pārbaude{0}}(NDT)
Visas metinātās šuves tiek pārbaudītas, izmantojot ultraskaņas testēšanu (UT) vai radiogrāfisko testēšanu (RT), lai nodrošinātu atbilstību JB4730 standarta prasībām: I līmenis ultraskaņas testēšanai un II līmenis radiogrāfiskajai pārbaudei.
04
Produkta priekšrocības
|
Šī sistēma ļauj vienam no diviem hidrauliskajiem sūkņiem izmantot 100% dzinēja jaudas, nodrošinot pietiekamu jaudu visos darbības apstākļos. |
Elektroniski kontrolē un pārvalda mašīnas ECM, tas uzlabo cikla laiku un degvielas efektivitāti, palielinot produktivitāti un samazinot ekspluatācijas izmaksas. |
Spilveni atrodas izlices cilindra stieņa galā un stieņa cilindra abos galos. Tie samazina triecienu, samazina trokšņa līmeni un pagarina sastāvdaļu un konstrukciju kalpošanas laiku. |
Hidrauliskā sistēma nodrošina automātisku prioritāti izlices pacelšanas un šūpošanas darbībām. Nav nepieciešams bieži izmantot režīma izvēles pogu; sistēma automātiski piešķir šīm funkcijām prioritāti, pamatojoties uz operatora ievadi. |
Piesardzības pasākumi lietošanai
Hidrauliskās eļļas prasības
Darba eļļas viskozitātei jābūt 29–74 mm²/s, un darba eļļas temperatūru vislabāk uzturēt diapazonā no -20 līdz 80 grādiem. Sistēmas filtrēšanas precizitāte nedrīkst būt zemāka par 80 μm. Stingri kontrolējiet eļļas piesārņojumu, uzturiet eļļas tīrību, regulāri pārbaudiet eļļas veiktspēju un savlaicīgi nomainiet hidraulisko eļļu.
Uzstādīšanas piezīmes
Uzstādīšanas laikā virzuļa stieņa augšdaļas savienojuma orientācijai ir jāsakrīt ar cilindra galvas un stieņa/auskara virzienu, un ir jānodrošina visa virzuļa kāta taisnums pagarināšanas un ievilkšanas laikā, lai novērstu stingrus traucējumus un nevajadzīgus bojājumus. Pirms lietošanas no cilindra ir jāizlaiž gaiss zemā spiedienā un nelielā ātrumā, pārvietojot to uz priekšu un atpakaļ apmēram divdesmit reizes, lai pilnībā izvadītu lieko gaisu.
Apkope
Regulāri pārbaudiet, vai nav noplūdes, nodiluma vai bojājumu, un nomainiet blīves, kā paredzēts. Izmantojiet ieteicamo hidraulisko eļļu un pievienojiet atbilstošu daudzumu, lai nodrošinātu vienmērīgu darbību. Pirms demontāžas vispirms atskrūvējiet drošības vārstu, lai samazinātu spiedienu hidrauliskajā ķēdē līdz nullei, pēc tam pārtrauciet strāvas padevi un apturiet hidraulisko sistēmu.
AKMENS
Stone ir vadošais inženiertehnisko iekārtu detaļu piegādātājs, kas koncentrējas uz augstas kvalitātes{0}}detaļu nodrošināšanu kalnrūpniecības uzņēmumiem. Kopš tās dibināšanas 2004. gadā mēs esam bāzēti Šanhajā, Ķīnā, un esam izveidojuši savu zīmolu STONE, kļūstot par uzticamu izvēli šajā nozarē. Mēs esam apņēmušies nodrošināt dažādas detaļas, tostarp buldozerus, ekskavatorus un riteņu iekrāvējus,{4}}tādiem labi zināmiem zīmoliem kā Caterpillar un Komatsu. Mūsu produktu līnija aptver pilnu OEM daļu klāstu, piemēram,Sliežu ķēde, Kāpurķēžu veltņi, Zobrats, Ekskavatoru kausi, asmeņi, ekskavatoru cilindri, šūpoļu loki un dažādi elektriskie un hidrauliskie komponenti, lai nodrošinātu, ka tiek ievērotas mūsu klientu stingrās kvalitātes un veiktspējas prasības.
kvalitāti
gadu pieredze
pakalpojumu
stundu garantija
Q＆A
Kas izraisa vāju strēles darbību?
Tas var būt saistīts ar spēcīgu virzuļa blīvējumu nodilumu cilindra iekšpusē, izraisot iekšēju hidrauliskās eļļas noplūdi un neļaujot cilindram radīt pietiekamu vilci. Tā varētu būt arī hidrauliskā sūkņa darbības traucējumi, kas izraisa nepietiekamu izvadītās hidrauliskās eļļas plūsmu un spiedienu. Blīves un hidrauliskais sūknis ir nekavējoties jāpārbauda un, ja nepieciešams, jānomaina.
Kas izraisa strēles novirzi (neplānotu nolaišanos)?
Tas parasti ir saistīts ar bojātām eļļas blīvēm cilindrā. Kad blīves ir bojātas, hidrauliskā eļļa izplūst caur slikti noslēgtām vietām, padarot cilindru neiespējamu uzturēt stabilu spiedienu. To var izraisīt arī nepareizi funkcionējošs izlices pretsvara vārsts, piemēram, iestrēdzis vārsta kodols vai bojāta atspere. Eļļas blīves un pretsvara vārsts ir jāpārbauda, un visas bojātās daļas ir savlaicīgi jānomaina.
Ko darīt, ja hidrauliskā eļļa pārkarst un iedarbina trauksmi?
Jāpārbauda un jātīra radiators, jāpārbauda ventilatora siksnas blīvums, jāizmanto atbilstoša hidrauliskā eļļa, jāizvairās no ilgstošas pārslodzes, jāpārbauda un jānoregulē hidrauliskās sistēmas spiediens, jāpārbauda un jāremontē hidrauliskās sastāvdaļas, jāuzstāda putekļu sieta un jāpārbauda gaisa vadi.
